Cowegis-Layer Integration für Marker

Mit Cowegis-Layer wird die Darstellung von Markern aus MetaModels in der Contao-Erweiterung Cowegis ermöglicht. Mit Cowegis können verschiedene Karten, Marker, Polygone usw. konfiguriert und über Leaflet ausgegeben werden. Die Erweiterung arbeitet sowohl mit einsprachigen als auch mit mehrsprachigen MetaModels zusammen.

Bemerkung

Diese Erweiterung steht ab MM 2.4 mit Contao 5.3 zur Verfügung - für eine Freischaltung bitte eine E-Mail an mail@metamodel.me senden. Aktuell offene Finanzierung: 3.781,25 €

Installation

Mit der Installation von Cowegis-Layer werden die notwendigen Basispakete von Cowegis automatisch installiert. Möchte man Cowegis auch unabhängig von MetaModels nutzen, empfiehlt es sich eines der beiden folgenden Pakete zu installieren:

Für die mehrsprachige Ausgabe von Daten aus MetaModels - z. B. für Texte in den Popups - reicht das Monolingual Pack. Das Multilingual Pack ist für eigene Übersetzungen bei den Karten (verwendet die Erweiterung DC_Multilingual).

Nach der Installation und der DB-Migration gibt es im Backend einen neuen Abschnitt in der Navigation „COWEGIS“. Über die Navigationspunkte können die Karten und Marker erstellt werden.

Allgemeines Vorgehen

Eine Karte besteht in Cowegis aus mehreren Layern (Schichten) die verschiedene Inhalte in der Gesamtansicht Karte kombinieren. Grundlegend ist natürlich ein Layer mit den Kartendaten. Da diese Kartendaten aus einzelnen Kacheln (Tiles) aufgebaut wird, ist häufig von Kacheln oder Tiles zu lesen. Auf diesem „Karten“-Layer können wiederum verschiedene Elemente wie Marker, Polygone o. ä. über eigene Layer eingeblendet werden.

Der Ablauf für die Erstellung einer Karte mit Markern aus MetaModels-Daten ist wie folgt:

Vorbereitung:

  • Layer für Kartendaten anlegen

  • Karte anlegen und Layer einbinden

  • Karte anzeigen

Anzeige der MetaModels Daten

  • MetaModels Daten erstellen

  • Marker Layer erstellen

  • Marker Layer in Karte einbinden

Optionale Einstellungen

  • Icons konfigurieren

  • Popup konfigurieren

  • Kontrollelemente anlegen

  • weitere Layer anlegen

Die meisten Eingabewerte haben ihre Entsprechung bei dem Projekt Leaflet welches die JavaScript-Bibliothek für die Kartendarstellung mitbringt. Bei unklaren Parametern ist es ratsam, dort einen Blick in die Beispiele und die Dokumentation zu werfen.

Vorbereitung

Layer anlegen

Im Bereich Layer wird ein neuer Layer für die Kartendarstellung angelegt. Dazu stehen als Typen „Kachel-Layer“ oder „Vorkonfiguriere Karte“ zur Verfügung.

Beim Typ „Kachel-Layer“ muss man ein passendes URL-Template einfügen. Diese findet man z. B. bei den entsprechenden Kartenanbietern oder kann die URLs aus den Leaflet-Providern auslesen. Die typische URL für OSM ist https://tile.openstreetmap.org/{z}/{x}/{y}.png. Bei diesem Layertyp stehen die möglichen Konfigurationsparameter für individuelle Einstellungen zur Verfügung.

Eine einfachere Variante ist der Typ „Vorkonfiguriere Karte“. Hier können die typischen Kartenprovider wie OSM, MapBox, usw. in einem Select ausgewählt werden - die spezifischen Parameter der jeweiligen Provider werden hier automatisch mit eingebunden.

Karte anlegen und Layer einbinden

Im nächsten Schritt wird im Punkt Karten eine neue Karte über „Karte erstellen“ angelegt. Hier ist lediglich der Titel ein Pflichtfeld.

Man kann Koordinaten für eine initiale Zentrierung und Zoomfaktor eingeben. Die Koordinaten für die Zentrierung lassen sich über eine Adresse ermitteln. Dazu das Karten-Popup über das Karten-Icon img_map öffnen, rechts oben bei Suche eine Adresse eingeben und mit Enter bestätigen. Mit Klick auf den Button „Anwenden“ werden die Koordinaten übernommen. Die weiteren Parameter können zu einem späteren Zeitpunkt eingestellt bzw. angepasst werden.

Ist keine initiale Zentrierung angegeben, sollte man sicherstellen, dass die Karte durch andere Einstellungen sich entsprechend positioniert. Zum Beispiel kann das erfolgen, wenn man bei den aktivierten Layern (Marker) einer Karte die Option „Grenzen festlegen“ aktiviert (s. u.).

Nach dem Speichern und Schließen gibt es einen neuen Listeneintrag mit der neuen Karte.

img_screenshot_16

Über das Icon für die Layeransicht img_layers gelangt man zur Liste der angelegten Layer.

img_screenshot_17

Mit dem grünen Plus-Icon img_copy wird der erstellte Karten-Layer hinzugefügt bzw. aktiviert. Das grüne Plus-Icon wechselt zu einem roten X-Icon img_delete und die Icons Stift img_edit und Karte img_map kommen hinzu. Der Stift öffnet die übliche Bearbeitungsmaske und über das Karten-Icon kann definiert werden, ob der Karten-Layer standardmäßig eingeblendet werden soll oder nicht.

Sollen die Kartengrenzen auf einen Layer wie z. B. einen Marker-Layer reagieren, so ist die Option „Grenzen festlegen“ zu aktivieren (s.o.).

Auch wenn ein Kartenlayer nicht als Standardlayer definiert ist - das Ion ist disabled img_map_1 - werden die Kartendaten im Frontend ausgespielt. Die Anzeige ist aber unterbunden und kann über ein Layer Kontrollelement (s. u.) ein- bzw. wieder ausgeblendet werden. Damit kann dem Seitenbesucher die Möglichkeit gegeben werden, aktiv verschiedene Layer wie Kartentypen z. B. mit/ohne ÖPNV oder mit/ohne Markern oder Polygonen.

Das Karten-Icon ist also nicht das übliche „Auge-Icon“ zur Deaktivierung eines Datensatzes. Um einen Layer zu deaktivieren, muss man stattdessen die Bearbeitungsmaske über den Stift öffnen und über die Checkbox „Aktiv“ deaktivieren oder das roten X-Icon img_delete in der Listenansicht klicken.

img_screenshot_15

Karte anzeigen

Im nächsten Schritt kann man die erstellte Karte als Content-Element oder Frontend-Modul anlegen. Dazu geht man in die entsprechende Bearbeitungsmaske und wählt als Typ „Cowegis-Karte“ aus. Nach Auswahl der Cowegis-Karte, Eingabe einer Kartenbreite sowie -höhe und dem Speichern ist die Karte auf der entsprechenden Frontendausgabe sichtbar.

Für die Parameter „Zentrieren“ mit 52.510885,13.3989367 und „Zoom-Faktor“ 14 sieht die Ausgabe der Karte in etwa wie folgt aus:

img_screenshot_13

Anzeige der MetaModels Daten

MetaModels Daten erstellen

Möchte man Datensätze als Marker auf einer Karte anzeigen, so sind verschiedene Daten in MetaModels zu pflegen. Für folgende Angaben können bzw. sollten entsprechende Attribute in MM vorhanden sein (inkl. Angabe unterstützter Attribute):

  • Koordinaten (Latitude und Longitude Pflicht, Altitude optional) - Dezimal bei Einzelangabe bzw. Text für kommaseparierte Angabe

  • Title-Attribut (optional) - Text, Kombinierte Werte, Übersetzter Text, Übersetzte kombinierte Werte

  • Alt-Attribut (optional) - Text, Kombinierte Werte, Übersetzter Text, Übersetzte kombinierte Werte

  • Popup (optional) - Text, Langtext, Kombinierte Werte, Übersetzter Text, Übersetzter Langtext, Übersetzte kombinierte Werte

Die Koordinaten des Markers können in einem Wert als kommaseparierte Zahlen oder als Einzelwerte gespeichert werden. Für den ersten Fall sollte ein Attribut Text angelegt sein, welches das Tupel (52.510885,13.3989367) oder Tripel (52.510885,13.3989367,36) aufnimmt. Sollten die Koordinaten einzeln gespeichert werden, so sind zwei bzw. drei Attribute „Dezimal“ anzulegen. Die Variante mit einzelnen Koordinatenwerten ist zu verwenden, sofern die Datensätze mit einer Umkreissuche aus MetaModels gefiltert werden sollen.

Dem Marker-Icon kann optional ein Text für das Title- bzw. Alt-Attribut übergeben werden. Dafür wird ein entsprechendes Attribut „Text“ benötigt. Der Text darf keine HTML-Formatierung beinhalten, welches die HTML-Ausgabe stört.

Bei dem Marker ist es möglich, bei Klick eine Infobox als Popup anzeigen zu lassen. Der Inhalt kann aus einem Attribut z. B. „Text“ oder „Langtext“ kommen und darf auch HTML-Formatierungen wie Links o. ä. beinhalten. Wie das Attribut gerendert wird, bestimmt die Auswahl der Render-Einstellung - das Attribut sollte als Element in der Render-Einstellung vorhanden sein.

Alternativ zu einem einzelnen Attribut, kann auch für das Popup eine eigene Render-Einstellung angelegt werden. Mit einer separaten Render-Einstellung ist es möglich, die Ausgabe mehrerer Attribute zu kombinieren und mit einem eigenen Template auszugeben. Zudem ist die einfache Ausgabe von Detaillinks (jumpTo) möglich.

Für die drei Textausgaben (Popup sowie Title- und Alt-Attribut) können sowohl einsprachige als auch übersetzte MetaModels-Attribute zum Einsatz kommen - eine mehrsprachige Ausgabe wird unterstützt.

Sind alle Attribute angelegt und mit Daten befüllt, folgt im nächsten Schritt die Einbindung bzw. die automatische Erstellung der Marker in Cowegis.

Marker Layer erstellen

Nachdem alle Vorbereitungen in MM erfolgt sind, kann ein entsprechender Layer für die Ausgabe der Marker angelegt werden.

Dazu in Cowegis unter Layer mit „Layer erstellen“ einen neuen Layer vom Typ „MetaModels Marker“ anlegen. Mit der Typauswahl werden die passenden Eingabewidgets in der Maske angezeigt. Im Abschnitt „MetaModel“ ist das gewünschte Model auszuwählen. Im Abschnitt Koordinaten ist die Auswahl zwischen einem oder mehreren Attributen für die Koordinaten möglich. Je nach Auswahl stehen ein oder drei Selects zur Verfügung.

Die Anpassungen im Abschnitt Icon sind optional. Auf die Anpassungen des Icons wird weiter unten eingegangen. Die Auswahl eines MetaModel-Attributes für das Title- bzw. Alt-Attribut des Icons kann nun vorgenommen werden.

Im optionalen Abschnitt Popup kann mit „Popup hinzufügen“ bestimmt werden, ob ein Popup erscheinen soll und wenn ja, ob der Inhalt aus einem MetaModel-Attribut oder über eine separate Render-Einstellung erfolgen soll.

Folgend ein Beispiel der Konfigurationseinstellungen:

img_screenshot_14

Marker Layer in Karte einbinden

Sind alle Eingaben getätigt und gespeichert, wechselt man wieder zur angelegten Karte auf die Anzeige der Layer img_layers.

Dort ist der angelegte Layer für die Marker mit dem Icon img_metamodels_marker.svg zu sehen und wird mit img_copy eingebunden. Der Layer sollte damit auch als sichtbarer Standardlayer eingestellt sein - ggf. über die Bearbeitung oder das Karten-Icon aktivieren. Die Liste der Layer könnte etwa wie folgt aussehen:

img_screenshot_01

Folgend ein Beispiel, wie die Marker auf einer Karte aussehen könnten:

img_screenshot_02

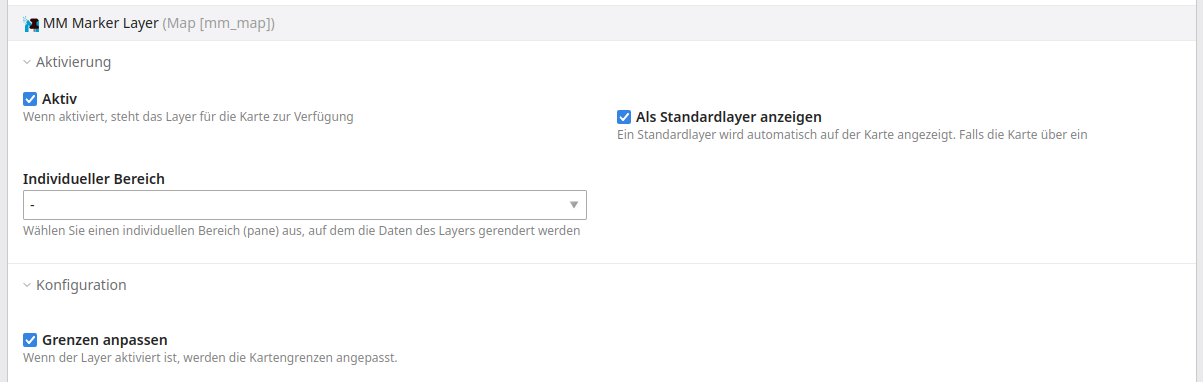

Soll die Kartenzentrierung und Zoom auf die Marker reagieren, so muss die Option „Grenzen anpassen“ gesetzt werden - ansonsten werden die Standardwerte für Kartenzentrierung und Zoom verwendet.

img_screenshot_20

Optionale Einstellungen

Die Ausgabe kann an den verschiedensten Stellen an die eigenen Wünsche und Anforderungen angepasst werden. Zum Beispiel kann beim Layer mit den MetaModels Markern im Abschnitt Konfiguration die Transparenz gesetzt werden oder ob die Icons per Tab ansteuerbar sind.

Icons konfigurieren

Die Anpassung der Anzeige der Marker-Icons ist auf vielfältige Weise möglich. Als Standard wird das folgende Icon von Leaflet in der Größe 25x41px ausgegeben:

img_marker-icon

Eigene Icons kann man bei Vorlagen mit „Icon erstellen“ anlegen. Aktuell stehen die folgenden Typen zur Auswahl:

  • Datei

  • DIV

  • SVG

  • Font-Awesome

Datei
Beim Typ „Datei“ kann man eine Datei aus der Dateiverwaltung auswählen. Wer keine eigene Datei zur Verfügung hat, kann sich z. B. bei einigen Iconfonts wie Lucide ein Icon holen. Der Typ Datei unterstützt neben PNG auch SVG. Die Darstellung der Icongröße wird durch die Ursprungsdatei bestimmt oder kann bei iconSize mit Angabe von „Breite,Höhe“ in Pixeln angepasst werden; z. B. 42,42.

img_screenshot_03

DIV
Beim Typ „DIV“ kann in das Feld „HTML“ beliebiger HTML-Content eingefügt werden - das kann auch ein SVG-Quelltext sein. Folgend ein Beispiel als Div-Container und CSS (iconSize 80,40);

img_screenshot_12

 1<style>
 2/* http://projects.verou.me/bubbly/ */
 3.marker-bubble {
 4    position: relative;
 5    background: #00aabb;
 6    border-radius: .4em;
 7    text-align: center;
 8    padding: .6rem;
 9    color: #FFFFFF;
10}
11
12.marker-bubble:after {
13    content: '';
14    position: absolute;
15    bottom: 0;
16    left: 50%;
17    width: 0;
18    height: 0;
19    border: 1.719em solid transparent;
20    border-top-color: #00aabb;
21    border-bottom: 0;
22    border-left: 0;
23    margin-left: -0.859em;
24    margin-bottom: -1.7em;
25}
26</style>
27<div class="marker-bubble">
28    Moin!
29</div>

SVG
Beim Typ „SVG“ wird ein Standardmarker ausgegeben der neben der Größe (iconSize) auch in der Farbe angepasst werden kann; der Inhalt des Feldes „Content“ wird im Icon ausgegeben z. B. #42.

img_screenshot_04

Font-Awesome
Beim Typ „Font-Awesome“ wird ein Standardmarker inklusive einem Icons von Font-Awesome ausgegeben. Der Marker kann neben der Größe (iconSize) auch in der Farbe angepasst werden. Die Icons von Font-Awesome werden mit der Erweiterung Cowegis schon mitgeliefert - die Auswahl erfolgt über die entsprechende Eingabe des Iconnamens bzw. CSS-Klasse.

In dem Marker stehen aktuell stehen die Icons aus Font-Awesome Free Version 6 zur Verfügung zur Verfügung z. B. „fa-envelope“.

img_screenshot_18

Dabei ist zu beachten, dass der Iconname bei „Icon-CSS-Klasse“ ohne den Präfix z. B. „fa-“ eingegeben werden muss - also envelope. Zudem muss eine Auswahl des passenden Sets aus „Regular, Solid, Brands“ des gewünschten Icons erfolgen.

Die Größe des Markers wird mit der Angabe „Icon-Größe“ angepasst und bezieht sich auf den kompletten Div-Container, der das SVG für den „Tropfen“ als auch für das Font-Awesome-SVG umschliesst. Der Div-Container hat als Standard eine Größe von 26,40 in Pixeln - für eine Vergrößerung um 50% wäre 39,60 einzugeben.

Icon-Vorlage in MetaModels auswählen In MetaModels steht ein neues Attribut „Cowegis Marker“ zur Verfügung, mit dem man eine Icon-Vorlage aus Cowegis in MM speichern kann. Dazu wird wie üblich das entsprechende Attribut angelegt und in der Eingabemaske freigeschaltet. Wenn ein Datensatz bearbeitet wird, kann über ein Select eine Icon-Vorlage ausgewählt werden; gespeichert wird die ID der Vorlage. In der Listenausgabe der Render-Einstellung wird als Standard der Name der Vorlage ausgegeben - ändert man das Template des Attributes auf mm_attr_marker_icon_image, wird neben dem Namen auch eine Vorschau des Icons ausgegeben (aktuell nur für Typ „Datei“).

img_screenshot_05

Anschließend kann man in den Einstellungen von Layer vom Typ „MetaModels Marker“ die Anzeige der individuellen Icons anpassen. Im Abschnitt Icon gibt es die Auswahl „Icon-Attribut“ mit dem man das angelegte Attribut „Cowegis Marker“ auswählen kann. Als Fallback zu der Einstellung kann ein eigenes Standardicon definiert werden - hier ist in dem Select die Auswahl einer angelegten Icon-Vorlage möglich. Sollte diese Einstellung auch nicht greifen, wird das Standard-Icon von Leaflet ausgespielt.

img_screenshot_06

In der Karte sieht das dann wie folgt aus:

img_screenshot_07

Kontrollelemente anlegen

Unter den Karten ist in der Zeile jeder Karte das Icon img_control für das Anlegen der Kontrollelemente verfügbar. Über „Kontrollelement erstellen“ können verschiedene Kontrollelemente angelegt werden wie z. B.:

  • Copyright-Leiste: Das Kontrollelement zur Namensnennung erlaubt es, Urheber in einer kleinen Textbox auf der Karte anzuzeigen.

  • Fullscreen-Kontrollelement: Diese Einstellung fügt einen Button hinzu, der den Fullscreen-Modus umschaltet.

  • Layer-Kontrollelement: Das Layer-Kontrollelement gibt Frontend Besuchern die Möglichkeit, zwischen verschiedenen Layern zu wechseln und Overlays an- oder auszuschalten.

  • Lade-Indikator: Leaflet.loading ist ein einfacher Ladeindikator als Kontrollelement.

  • Maßstabs-Kontrollelement: Einfaches Maßstabs-Kontrollelement, das den aktuellen Maßstab der Kartenmitte anzeigt.

  • Zoom-Kontrollelement: Diese Komponente ermöglicht eine Kontrolle des Zoomverhaltens.

weitere Layer anlegen

Zum Abschluss können weitere Layer angelegt werden die z. B. fixe Marker anzeigen, deren Daten nicht aus MetaModels stammen oder weitere Kartentypen. Ist das Layer-Kontrollelement eingerichtet, kann darüber der Frontend Besuchern die Layer ein bzw. ausschalten.

Ein Layertyp ist der „Marker Cluster“ mit dem mehrere Marker bei kleinem Zoomlevel zu einem Kreis-Icon mit Angabe der Anzahl dargestellt werden. Nach dem Anlegen des Marker Cluster werden ein oder mehrere Marker-Layer als Unterebene des Marker-Cluster eingefügt - schon vorhandene Marker-Layer werden dahin verschoben.

img_screenshot_09

Der neue Layer Marker-Cluster muss auch in der Karte unter Layer aktiviert werden.

img_screenshot_10

Je nach Zoomlevel werden nahe beieinander liegende Marker zusammen gefasst. Die Farbe des Cluster-Icons richtet sich nach der Anzahl der enthaltenen Elemente und kann per CSS angepasst werden. Klickt man auf einen Cluster, wird der Zoom so verändert, dass der Inhalt zu sehen ist.

img_screenshot_11

Filterungen aus MM in Karte übernehmen

Häufig wird eine Karte in Verbindung mit einer gefilterten MM-Liste eingebaut - dann möchte man natürlich, dass sich die Filterung auch auf die angezeigten Marker auswirkt.

Die Cowegis bezieht seine Daten für die Generierung der Karte und aller weiterer Elemente nicht direkt über das Inhaltselement, sondern das Kartenelement holt sich die Daten über einen eigenen Pfad. Dieser Aufruf bekommt aber von den Filterdaten aus der URL aber nichts mit.

Daher muss aktuell diesem Aufruf die Filterparameter mit auf den Weg gegeben werden. Je nach Finanzierung der Erweiterung könnte man auch allgemeingültige Aufrufe versuchen - bis dahin muss man selbständig die Parameter über map-uri übergeben.

Für die Übergabe kann das Template des Cowegis-Content-Elements wie folgt angepasst werden:

 1<!-- templates/ce_cowegis_map.html5 -->
 2<?php $this->extend('ce_cowegis_map'); ?>
 3
 4<?php $this->block('content') ?>
 5<?php
 6$params  = [];
 7$keyList = ['address', 'address_range'];
 8foreach ($keyList as $key) {
 9  $params[$key] = \Contao\Input::get($key);
10}
11$paramString = http_build_query($params);
12?>
13<cowegis-map id="<?= $this->mapId ?>" style="<?= $this->mapStyle ?>"
14             map-uri="<?= $this->mapUri . '&' . $paramString ?>">
15</cowegis-map>
16
17<?php $this->endblock() ?>

Soll sich die Karte auf die geänderte Anzahl an Markern anpassen, so muss die Option „Grenzen anpassen“ bei der MM-Karte aktiviert sein (s.o.).

Individuelle Anpassungen per JavaScript

Die Karte kann per JavaScript manipuliert werden z. B. um weitere Marker oder Polygone anzuzeigen. Dabei ist zu beachten, das bestimmte Aufrufe ggf. vom Cowegis-JavaScript „überschrieben“ werden. Das ist z. B. der Fall, wenn bei den Karteneinstellungen „Grenzen festlegen“ eine Option angewählt ist, hat die Methode fitBounds() keine Auswirkung.

Die Option muss dann in den Einstellungen deaktiviert werden und über das eigene Script erfolgen. Mit dem folgenden Snippet kann man seine Anpassungen starten.

 1<script>
 2    const element = document.getElementById("<?= $this->mapId ?>");
 3
 4    const initializeMarker = function () {
 5        const map     = element.map;
 6        const leaflet = element.leaflet;
 7
 8        // Own code...
 9    }
10
11    if (element.map) {
12        initializeMarker();
13    } else {
14        element.addEventListener('cowegis:ready', initializeMarker);
15    }
16</script>

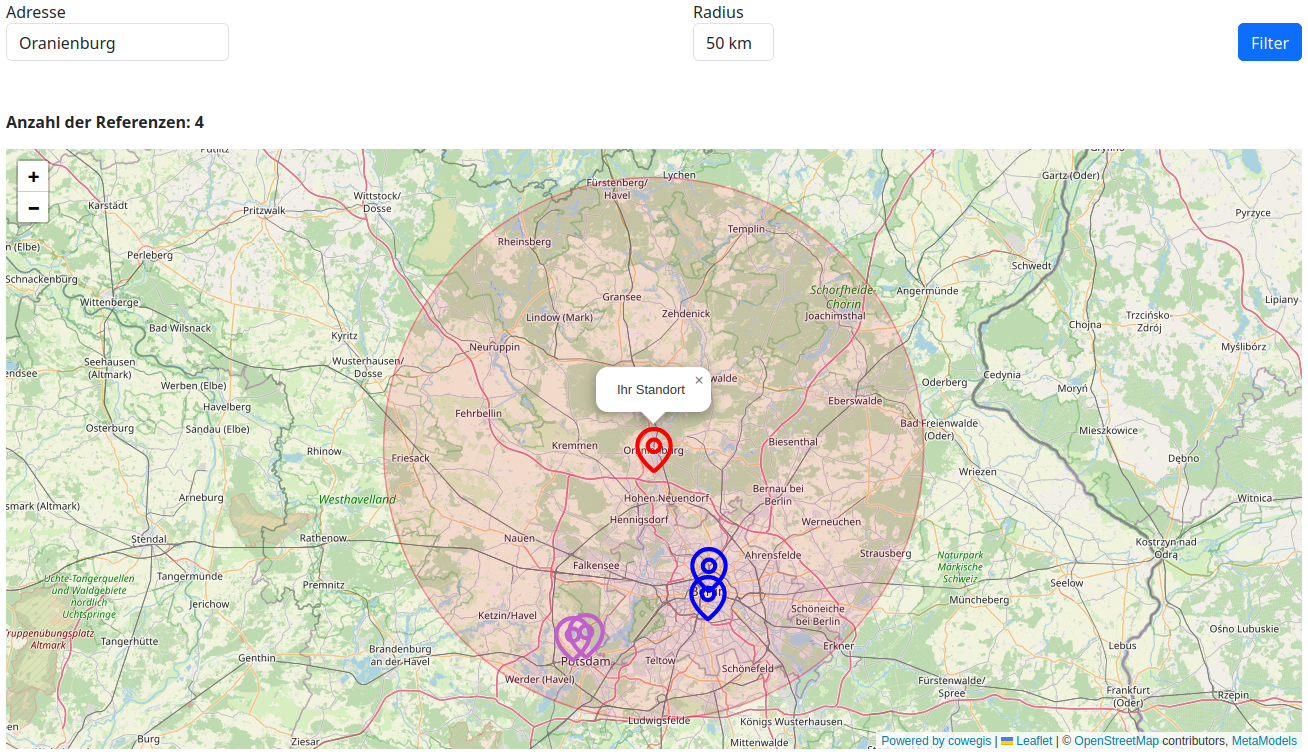

Ein Beispiel wäre eine Angepasste Anzeige nach einer Umkreissuche mit Anzeige des Suchpunktes und Umkreises.

img_screenshot_19

Debuging

Während der Entwicklung bzw. Einrichtung des Layers kann es vorkommen, dass die Karte nicht mehr angezeigt wird. Häufig besteht der Fehler darin, dass das übermittelte JSON-Array nicht geparst werden kann. In den Dev-Tools des Browsers ist dann häufig die Meldung SyntaxError: JSON.parse: unexpected character at line 1 column 1 of the JSON data.

In der Netzwerkanalyse sollte der Aufruf an die Cowegis-API zu finden sein - der lautet etwa wie folgt https://domain.tld/cowegis/api/map/3?_locale=de&es5=1&= wobei die Zahl die ID der Karte ist. Diesen Aufruf kann man in einen eigenen Tab im Browser öffnen und analysieren.

Umbau von Leaflet-Maps Integration

Wer von Leaflet-Maps Integration auf Cowegis-Layer umstellt, sollte folgende Punkte beachten:

  • für Lat-/Long-Werte sind bei Einzelangabe als Attributstyp nur noch Dezimal zugelassen (s. o. „MetaModels Daten erstellen“) - wer vorher die Werte in Attributstyp Text gespeichert hatte, muss diesen Typ anpassen
